Som du säkert vet trädde den nya lagen om skyddsrum och skyddade utrymmen i kraft tidigare i år. För att du som fastighetsägare ska kunna ställa i ordning skyddsrummet inom 48 timmar, blir det avgörande med uppdaterad information och ritningar över vad som finns i skyddsrummet.
Vi har tidigare skrivit om vikten av att ha uppdaterade skyddsrumsritningar och efter det hörde Oscar på Svensk SkyddsrumsTjänst av sig och bjöd in till en givande dag i Sandviken, där vi fick besöka ett skyddsrum som var nästan helt aktiverat.
Ritningen möter verkligheten
En utmaning som både vi och Svensk SkyddsrumsTjänst ser är att skyddsrummens ritningar ofta är en gammal byggritning. Och gamla byggritningar stämmer som bekant inte alltid med hur det faktiskt ser ut i dag.
På vår rundtur fick vi se både bra och mindre bra exempel på hur väl ritningen stämmer med verkligheten. Häng med in i skyddsrummet!
Dolda reservutgångar

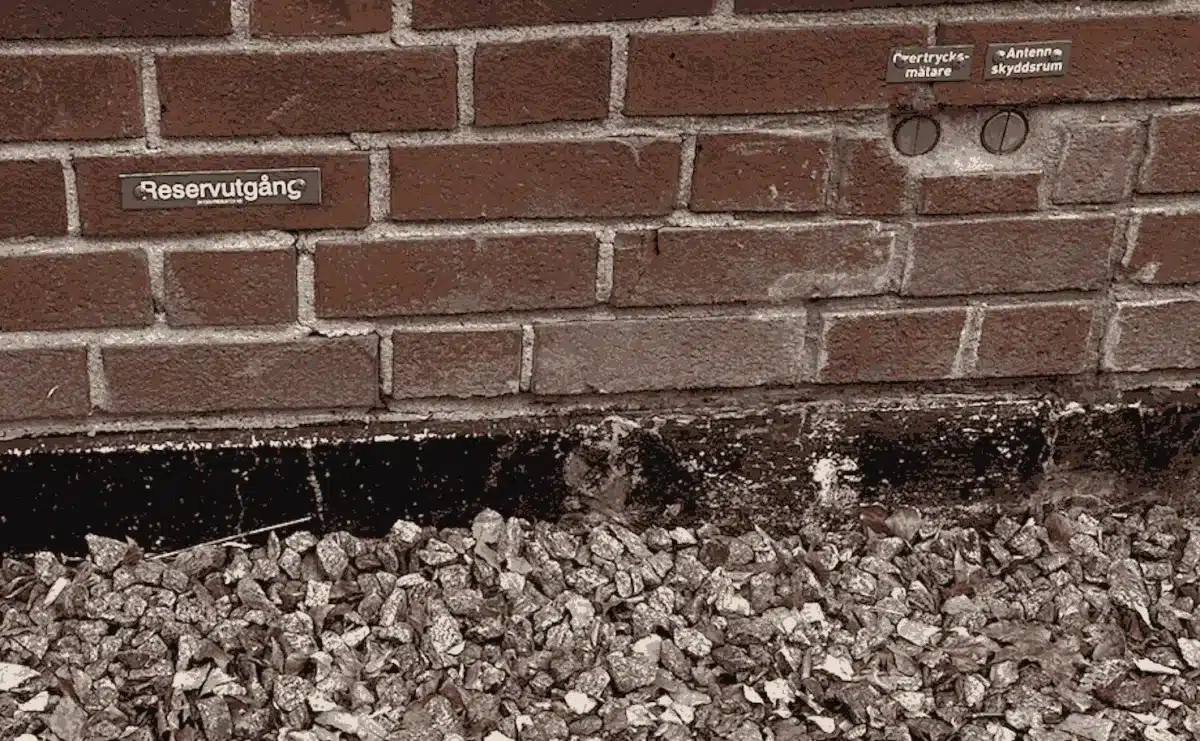

Vi började med att gå runt byggnaden. Där satt skyltarna som markerade reservutgångarna, men framför dem låg i dag asfalt och parkeringsplatser.
Vid en aktivering har fastighetsägaren normalt 48 timmar på sig att se till att reservutgångarna går att använda. Det kan innebära att asfalt och annat som blockerar uppgångarna måste grävas bort, vilket är lätt att missa om man inte vet var utgångarna finns.
Inne i skyddsrummet

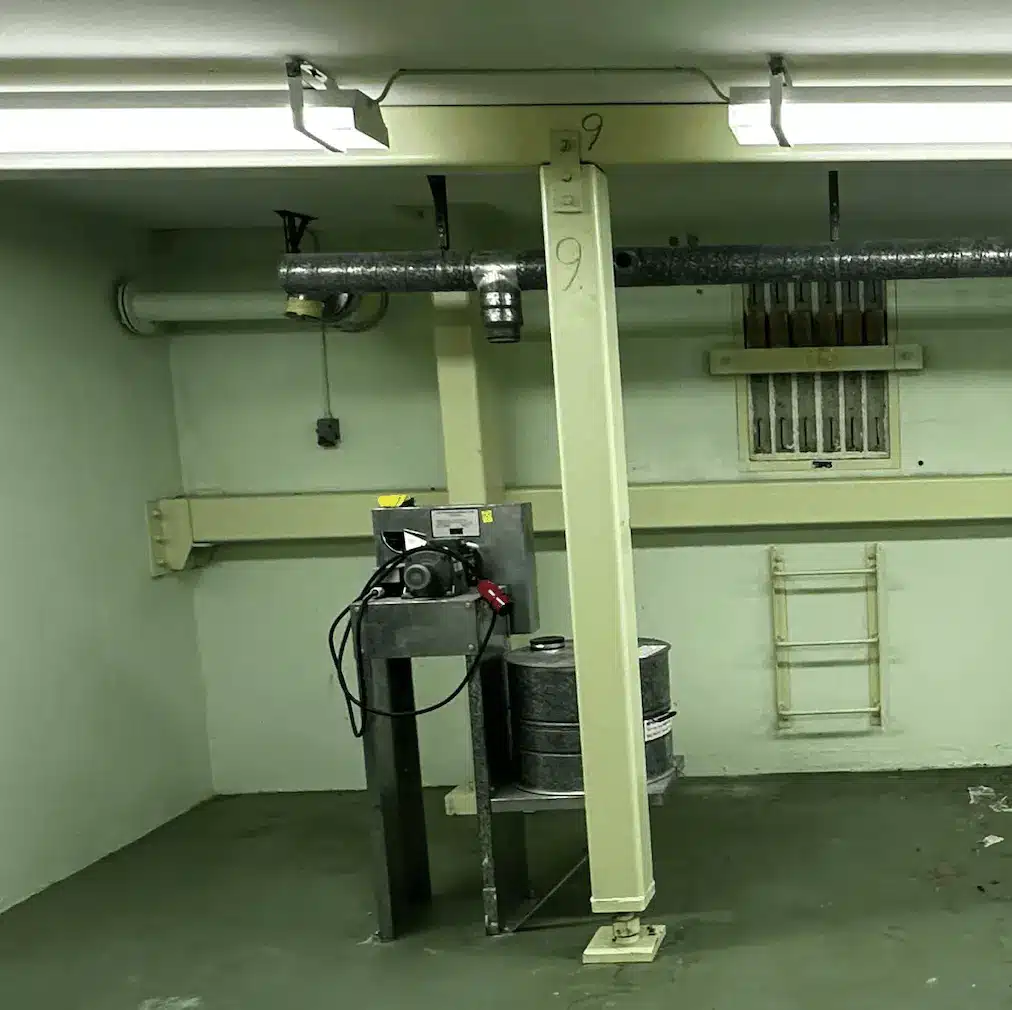

I källaren möttes vi av den stora skyddsrumsdörren med vridbara handtag både upptill och nedtill. Den vanliga dörren ska monteras bort, och Oscar visade var gasslussen ska sitta.
Det var svårt att föreställa sig hur det skulle vara att behöva stänga dörren när 120 personer har kommit in, samtidigt som människor fortfarande väntar utanför.
Några andra detaljer:
- Toaletter: De portabla toaletterna består av enkla avskärmningar med skynken.
- Ventilation utan ström: Om strömmen går ska ventilationen drivas med handvevar. Personerna i skyddsrummet delas in i grupper och turas om att veva, fem minuter per person, dygnet runt.
Det blir något annat att se ett riktigt skyddsrum och inte bara en ritning på en skärm.
Vad ska finnas med på en skyddsrumsritning?
För att summera intrycken efter visningen, vill vi åter igen betona vikten av att du som fastighetsägare snabbt behöver en överblick av vad som finns, var det finns och vad som ska göras. En tydlig skyddsrumsritning bör därför visa mer än väggar och rum, till exempel:
- balkar
- VKR-pelare
- tilluftsaggregat
- stötvågsventiler
- reservutgångar
- övrig skyddsrumsutrustning
Så arbetar vi med ritningar och stöd för skyddsrumsaktivering
På Pythagoras tillhandahåller vi komponenter och symboler för skyddsrum som kompletterar det ritningsunderlag du som fastighetsägare redan har. Arbetssättet bygger på fyra delar:
- Ditt befintliga ritningsunderlag
- Rätt skyddsrumsinformation
- Tydliga komponenter och färger som visar aktuell information om skyddsrummet och dess utrustning
- En process för kontroll
Vi följer rekommendationerna från Myndigheten för civilt försvar (MCF) för färgsättning och komponenter vid utskrift. Det ger ett enhetligt underlag som är lätt att läsa, även för den som inte arbetar med ritningar till vardags. Ritningen blir på så sätt ett användbart verktyg när det verkligen behövs, inte bara ett dokument i ett arkiv.
Till ritningarna hör en process för den årliga skyddsrumskontrollen, som hjälper dig checka att skyddsrummet går att iordningställa inom 48 timmar om det behövs. Kontrollen skapas automatiskt varje år och genomförs i appen, där du bockar av komponent för komponent. Efteråt får du en rapport som visar vad som är godkänt och vad som behöver åtgärdas.
Information som går att förstå när det gäller
När man står i ett skyddsrum blir det tydligt hur mycket information som behövs, och hur viktigt det är att den går att läsa och förstå under press. Stort tack till Oscar på Svensk SkyddsrumsTjänst för en mycket givande dag.
Vill du veta hur ni kan ta fram tydliga ritningar för era skyddsrum? Kontakta oss så berättar vi mer.
Om Svensk SkyddsrumsTjänst
Svensk SkyddsrumsTjänst samlar certifierade skyddsrumssakkunniga, projektörer och specialistföretag i ett rikstäckande nätverk. De hjälper fastighetsägare, kommuner, bostadsbolag och andra organisationer genom hela processen, från besiktning och statusbedömning till projektering, rådgivning och samordning av åtgärder. Läs mer på svenskskyddsrumstjanst.se.
