När du definierar en 3D-modell för en komponenttyp kommer alla komponenter av den aktuella typen att omvandlas till 3D-komponenter. Om du vill byta 3D-modell för en komponenttyp så ska du definiera en ny 3D-modell för den.
För att definiera en 3D-modell för en komponenttyp, gör du så här:
Öppna en komponenttyp. För mer information om hur du gör det, se avsnittet "Öppna en komponenttyp".
Gå till komponenttypskortet (se bilden nedan).
Ställ dig på fliken "Utseende" (se bilden nedan). När du ställer dig på fliken "Utseende" får du möjlighet att definiera utseendet för den komponenttyp du arbetar med.
Ställ dig på fliken "3D-modell" (se bilden nedan).

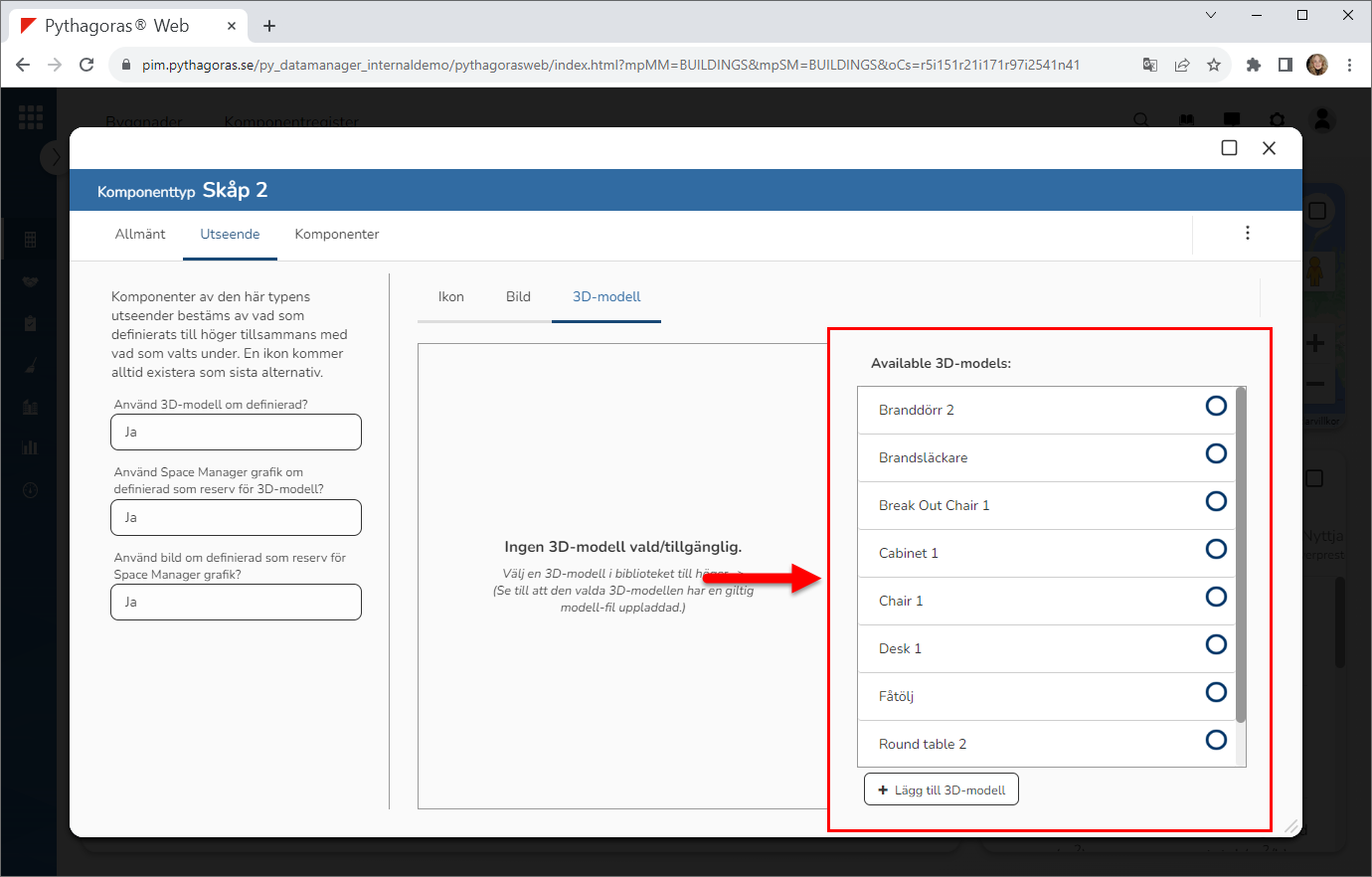

Gå till listan med tillgängliga 3D-modeller (se bilden nedan).

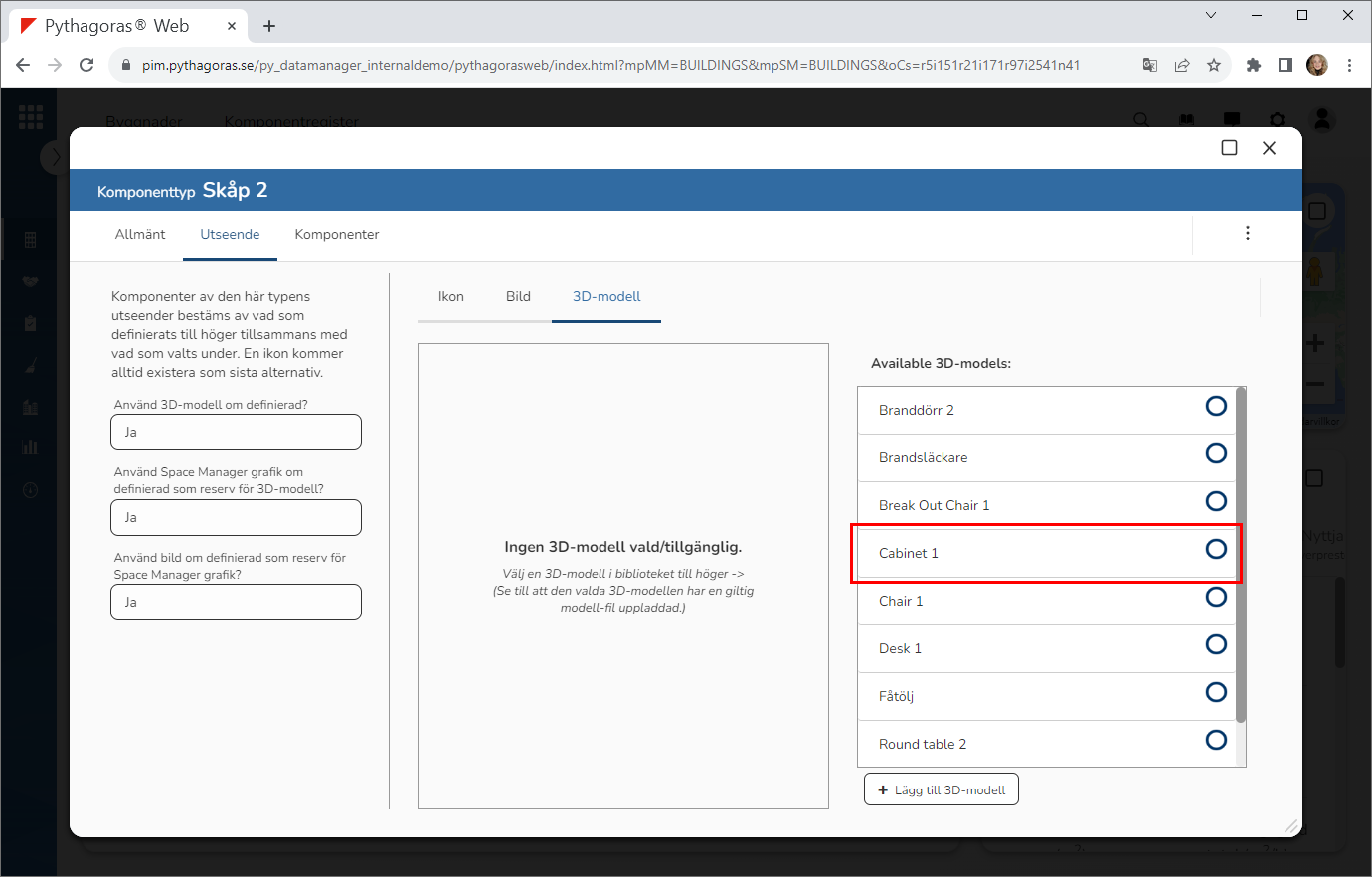

Gå till den 3D-modell som du vill applicera på den komponenttyp du arbetar med (se bilden nedan). Notera att du, om du inte hittar den 3D-modell du söker, kan lägga till en 3D-modell i Pythagoras webb. För mer information om hur du gör det, se avsnittet "Lägg till en 3D-modell i Pythagoras webb".

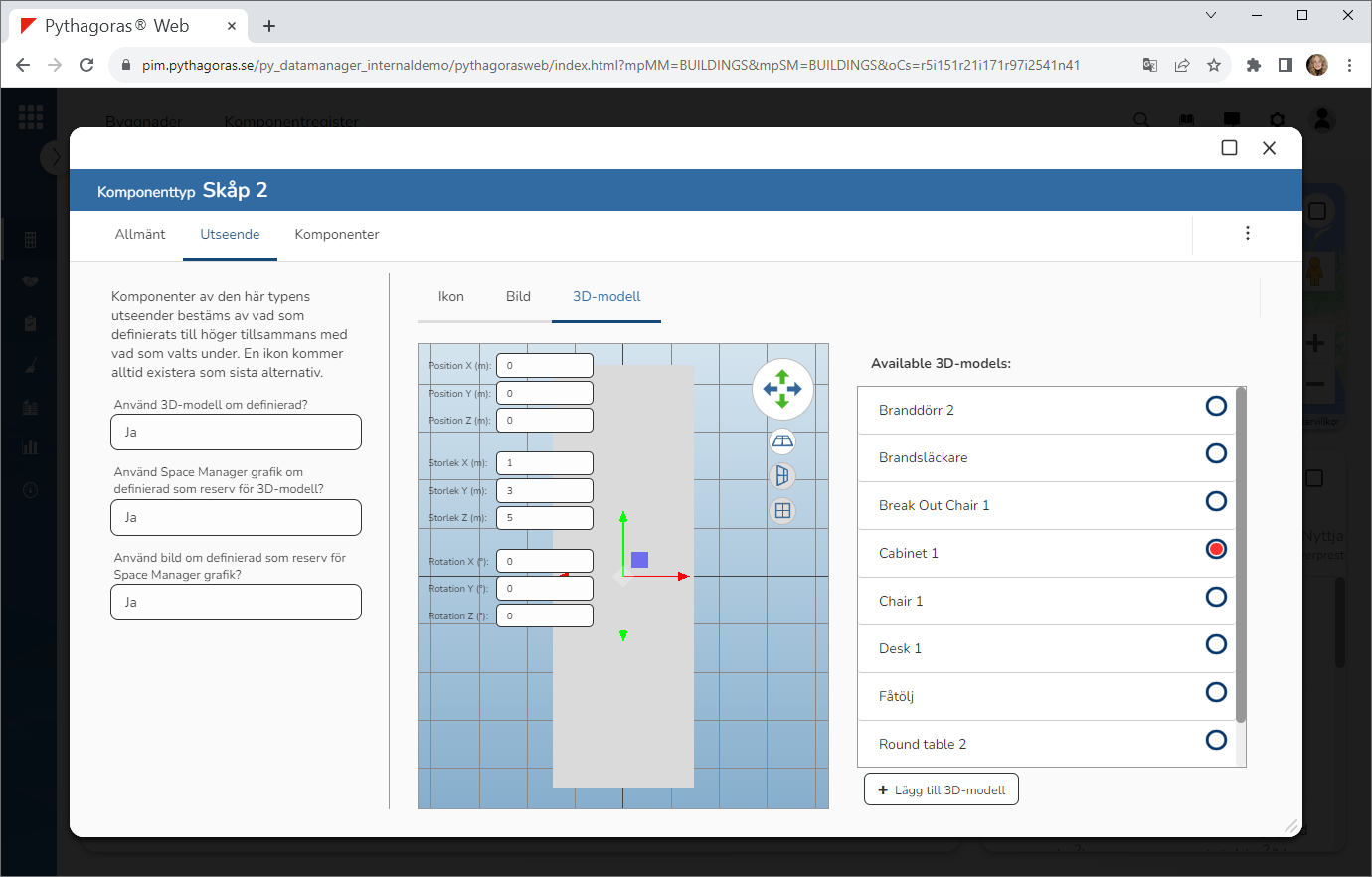

Klicka på "Välj/avmarkera 3D-modell" (se den första bilden nedan). När du gör det kommer den 3D-modell du arbetar med att appliceras på den komponenttyp du arbetar med (se den andra bilden nedan). Du har nu definierat en 3D-modell för den komponenttyp du arbetar med. Du ska nu redigera 3D-modellen så att den får rätt storlek och placering. För mer information om hur du gör det, se avsnittet "Redigera 3D-modellen för en komponenttyp".
